Percobaan 3

  [menuju akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Gambar Rangakaian simulasi

3. Flowchart

4. Listing Program

5. Video Simulasi

6. Analisa

7. Link Download

1. Komponen [kembali]

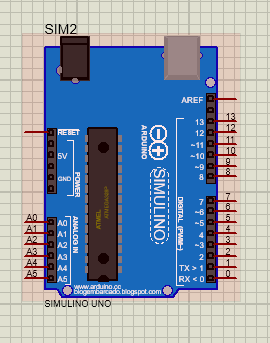

    a. Arduino



    b.Keypad

    c.LCD

2. Gambar Rangkaian [kembali]

Gambar 1. Rangkaian percobaan

3. Flowchart [kembali]

Gambar 2. Flowchart

4. Listing Program [kembali]

#include <LiquidCrystal.h> //Deklarasi library LCD

#include <Keypad.h>   //Deklarasi library keypad

const byte ROWS = 4; //Deklarasi jumlah baris

const byte COLS = 3; //Deklarasi jumlah kolom

char keys[ROWS][COLS] = {

    {'1','2','3'},

    {'4','5','6'},                 //Inisialisasi keypad matriks 4x3

    {'7','8','9'},

    {'*','0','#'}

};

byte rowPins[ROWS] = {10, 9, 8, 7}; //Deklarasi pin yang digunakan untuk baris

byte colPins[COLS] = {13, 12, 11}; //Deklarasi pin yang digunakan untuk kolom

// Inisialisasi library dengan pin yang digunakan

LiquidCrystal lcd(A0, A1, A2, A3, A4, A5);

Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );

void setup() {                         //Semua kode dalam fungsi ini akan dieksekusi sekali

// Set baris dan kolom LCD

  lcd.begin(20, 4);

  lcd.setCursor(1,2);

  lcd.setCursor(4,3);

  lcd.setCursor(0,0);

}

void loop() {                             //Semua kode dalam fungsi ini akan dieksekusi berulang

char key = keypad.getKey();    //Membaca keypad

    if (key) {                            //Kondisi pilihan jika keypad ditekan

        lcd.print(key);               //Menampilkan input dari keypad pada LCD

    }

}

5. Video Simulasi [kembali]

6. Analisa [kembali]

a.       Kenapa pada percobaan 3, kaki LCD hanya digunakan kaki D4-D7 dan jelaskan alasannya!

Jawab:

Fungsi dari kaki D4-D7 adalah sebagai jalur untuk mentransfer 4 dan 8 bit. Karena pada rangkaian digunakan untuk mentransfer data 4 dan 8 bit maka kaki D4-D7 yang digunakan. Selain itu hanya kaki D4-D7 untuk penggunaan yang lebih efisien karena jika dipakai seluruh kaki fungsinya akan tetap sama.

b.      Apa fungsi kaki Vss, Vdd, Vee, RS, RW dan E pada LCD?

Jawab:

·         Vss berfungsi sebagai tempat hubung power supply yang dihubungkan ke ground

·         Vdd berfungsi sebagai tempat hubung ke power supply (+)

·         Vee berfungsi sebagai tempat pengatur kontras dari diplay LCD dengan menghubungkannya dengan potensiometer

·         RS berfungsi sebagai pemilihan register control ataupun register data dimana jika berlogika 0 maka dia berupa perintah dan logika 1 untuk register data. Register control berfungsi sebagai konfigurasi dari LCD dan register data digunakan untuk menuliskan data berupa karakter untuk ditampilkan pada LCD

·         RW berfungsi sebagai membaca atau menuliskan data dimana jika berlogika 1 maka dia berfungsi sebagai membaca data dan jika berlogika 0 maka dia aka berfungsi untuk menuliskan data

·         E berfungsi mengaktifkan LCD ketika penulisan data ke register control dan register data.

c.       Pada listing program terdapat syntax lcd.setCursor(0,7) apa maksudnya?

Jawab:

 Syntax lcd.setCursor(0,7) bermaksud sebagai tempat penentuan posisi cursor mulai menulis yaitu pada kolom0 baris ke 7.

7. Link Download [kembali]

Rangkaian Simulasi - download

Video Simulasi - download

Listing Program - download

HTML - download
