Tugas Pendahuluan
1. Kondisi(BACK)

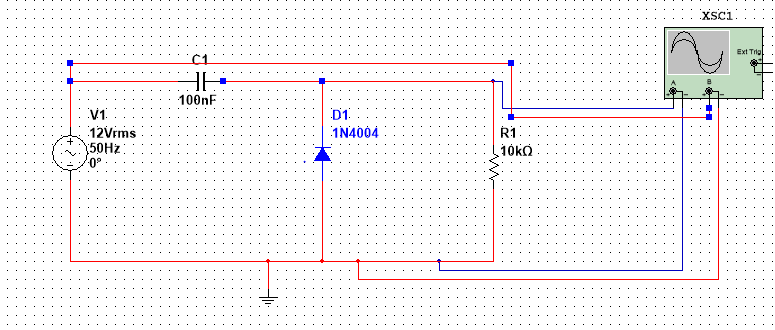

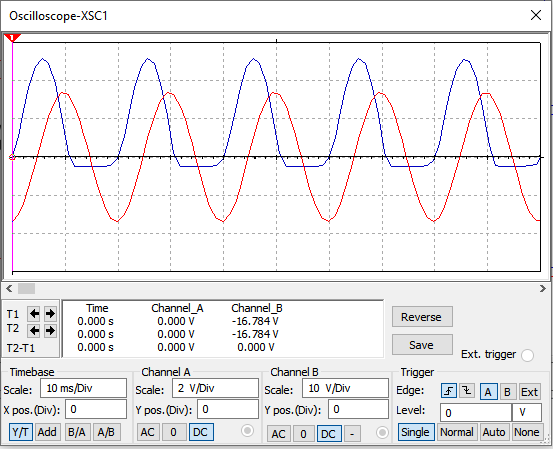

Percobaan 3 kondisi 3 Ganti resistor 100k dengan resistor 10k, lalu amati sinyal keluarannya pada kedua ujung kaki resistor 10k tersebut dengan menggunakan osiloskop
3. Video Simulasi(BACK)
4. Prinsip Kerja(BACK)

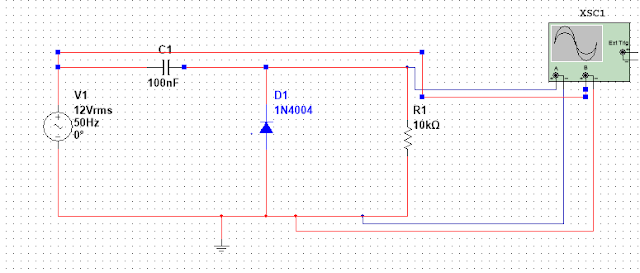

Rangkaian tersebut merupakan rangkaian clamper. Rangkaian clamper merupakan rangkaian penjepit teganganm dimana masukan berupa tegangn sinusoidal menggunakan sumber berupa tegangan sinus yang memiliki polaritas positif dan polaritas negatif. Menggunakan sebuah dioda yang dipasang paralel terhadap komponen lainnya.
Dioda merupakan komponen elektronika yang berfungsi sebagai penyearah gelombang. Dioda terdiri dari semikonduktor tipe p, dan tipe p ini terdapat banyak hole, dan di tipe n ini banyak elektronnya. Saat arus positif yang masuk ke anoda, negatif akan masuk ke katoda, maka hole dan elektron dimasing-masing tempat akan semakin banyak, dan ikatan yang ada di deplesion layer semakin menipis, sehingga terlewatkan lah arus tersebut.
Pada rangkaian. Saat setengah gelombang positif pertama arus akan melewati capacitor dan langsung menuju resistor, kembali ke sumber karena dioda reverse bias (dioda off), maka kapasitor akan mengisi. dan tegangan resistor menjadi sama dengan dioda. Saat setengah gelombang negatif, dioda akan aktif, sehingga arus melalui dioda dan langsung menuju ke resistor dan tegangan yang ada di kapasitor juga mengalir, sehingga teganganyang ada menjadi lebih besar hingga 2 kali lebih besar.
Hal ini disebabkan oleh pemasangan kapasitor dan sumber paralel terhadap dioda, paralel dengan resistor.
5. Link Download(BACK)Pada rangkaian. Saat setengah gelombang positif pertama arus akan melewati capacitor dan langsung menuju resistor, kembali ke sumber karena dioda reverse bias (dioda off), maka kapasitor akan mengisi. dan tegangan resistor menjadi sama dengan dioda. Saat setengah gelombang negatif, dioda akan aktif, sehingga arus melalui dioda dan langsung menuju ke resistor dan tegangan yang ada di kapasitor juga mengalir, sehingga teganganyang ada menjadi lebih besar hingga 2 kali lebih besar.
Hal ini disebabkan oleh pemasangan kapasitor dan sumber paralel terhadap dioda, paralel dengan resistor.
download video disini
download HTML disini
download rangkaian disini
